購買單位 |

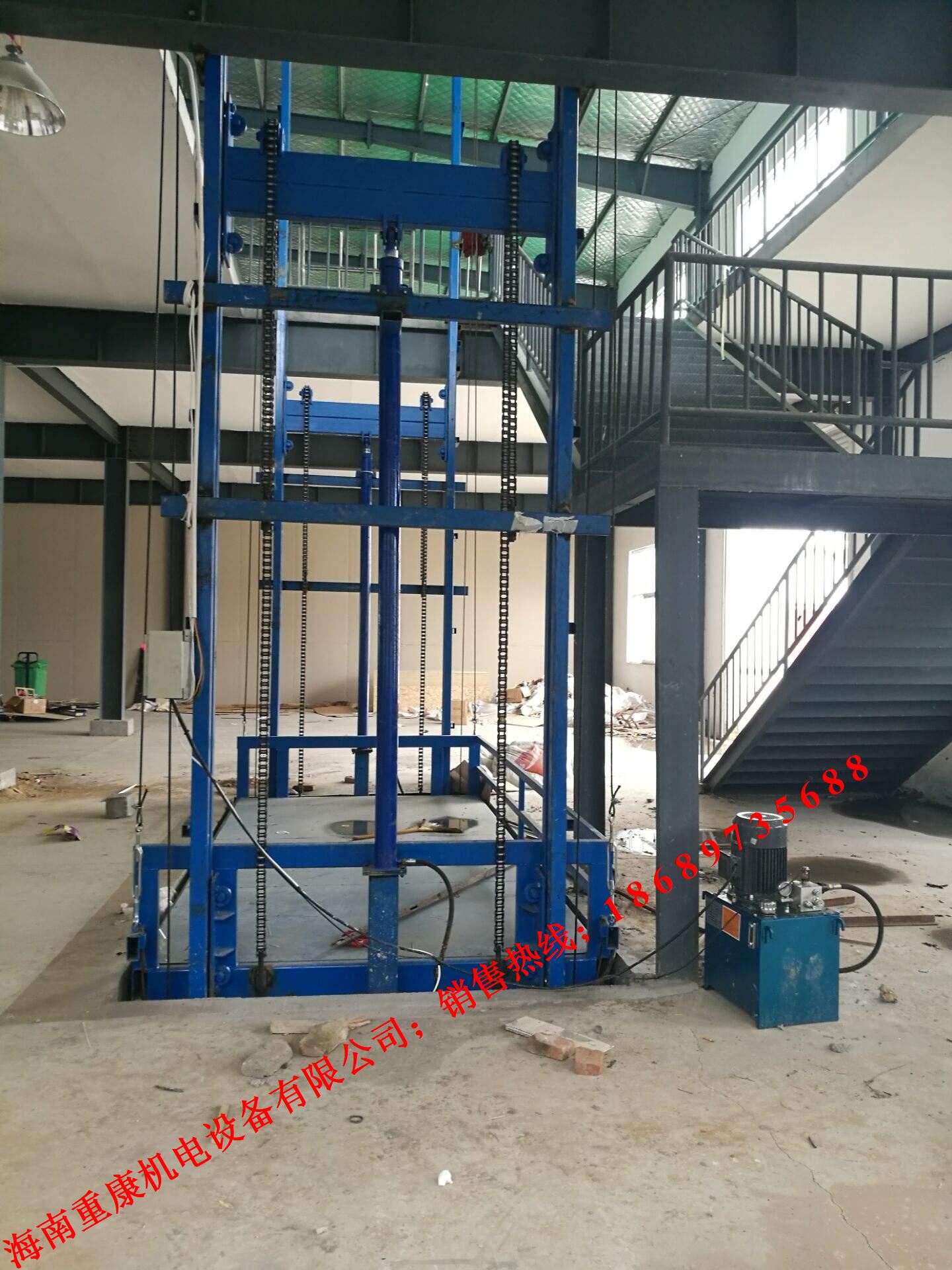

海口升降貨梯液壓升降機TJJ320/0.4-VVVF成功出廠 |
|
訂購電梯型號 |
TJJ320/0.4-VVVF |
|
名稱 |
別墅電梯 |
|
重量 |
320公斤 |
|
數量 |
1臺 |
|
發貨地方描述 |
|
海口液壓升降機原理
液壓貨梯運行分上行和下行。當電梯熄火時，閥組打開，由汽車的重量[乘客的重量]引起的壓力差用于將液壓油返回到液壓油箱，以實現電梯的向下運動。此時，液壓泵站不消耗功，而車輛的下降速度由液壓系統中的閥塊開口的大小控制。
液壓貨梯上行時，由液壓泵站提供電梯上行所需的動力壓差，液壓系統中的閥組控制泵中液壓油的流量，當液壓油進入缸內油腔中，液壓油推動液壓油缸中柱塞來提升轎廂，從而實現電梯的上行運動，酒店傳菜電梯安裝價格，此時液壓泵消耗的功為實際功。
液壓電梯的液壓系統主要包括液壓泵（稱為動力元件）、油缸、（稱為執行元件）、各類閥（稱為控制元件）以及連接管路和接頭等2、平整光潔。
液壓貨梯是一種機、電、液一體化的高科技系統。它可以分為多個相對獨立，酒店傳菜電梯，但又相互協調配合的子系統。
（一） 液壓貨梯泵站系統
泵站系統包括液壓泵，電動機，燃料箱和附件。其功能是為液壓缸提供穩定的動力源并儲存油。
（二） 液壓貨梯控制系統
液壓控制系統由單向閥、集成閥塊、液壓系統控制回路等組成。它的功能是控制電梯的運行速度，接收輸入信號，操縱電梯的啟動、運行和停止。
（三） 液壓貨梯液壓缸及支承系統
液壓缸和支撐系統的功能是直接驅動汽車的運動。
(1)液壓缸：將液壓系統輸出的壓力能轉化為機械能，酒店傳菜電梯安裝價格，通過柱塞的機械運動來帶動轎廂的運動。
4導向系統
(2)支承系統：根據支承方式的不同，支承機械部件有很大差別。
（四） 液壓貨梯導向系統
轎廂導向系統由導靴、導軌和導軌支架組成，其功能是轎廂的活動自由度，使轎廂只能沿著導軌作升降運動。
（五）轎廂
汽車由車架和車體組成。它的功能是直接運送乘客（或貨物）。
別墅電梯基本參數
|
型號 |
額定載重
（kg） |
額定速度
（m/s） |
轎廂尺寸
（寬×深×高mm） |
開門尺寸
（寬×高mm） |
|
TJJ250/0.4-VVVF |
250 |
0.4 |
800×1100×2150 |
700×2000 |
|
TJJ320/0.4-VVVF |
320 |
0.4 |
900×1200×2150 |
800×2000 |
|
TJJ400/0.4-VVVF |
400 |
0.4 |
1000×1200×2100 |
800×2000 |
別墅電梯土建參數
|
型號 |
井道尺寸
（寬×深mm） |
底坑深度
（mm） |
頂層高度
（mm） |
|
TJJ250/0.4-VVVF |
1500×1500 |
≥300 |
≥2700 |
|
TJJ320/0.4-VVVF |
1600×1600 |
≥300 |
≥2700 |
|
TJJ400/0.4-VVVF |
1700×1600 |
≥300 |
≥2700 |
