| 序號 | 項目名稱 | 產地、規格型號、備注 |
| 1 | 產品型號 | SJD5-5.0 |

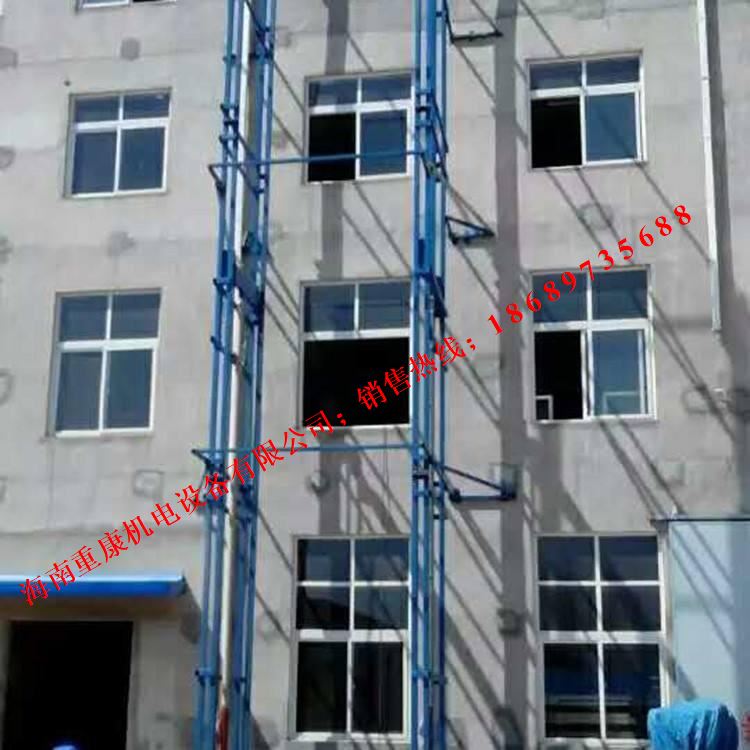

| 2 | 產品名稱 | 導軌式升降平臺 |
| 3 | 產品額定 | 5000kg動載荷 |
| 4 | 升降高度 | 3000mm |
| 5 | 升降速度 | 3-4m/min |
| 6 | 臺面尺寸 | 1500×1500mm貨物從1500mm邊進出 |
| 7 | 控制方式 | 手動按鈕，電液結合 |
| 8 | 層 站 | 三層三站，任意一層實現升降 |
| 9 | 地坑尺寸 | |
| 10 | 彈性壓縮 | 放上額定載荷后，臺面下沉≤20mm |
| 11 | 自然下沉 | ＜20mm/24小時 |
| 12 | 主 結 構 |
1．豎架為80x80X8mm方管、橫梁為12#槽鋼。 2. 上、下滑塊200×100×8矩管再加10mm加強板 3.臺面用160x80矩管做框架上鋪6mm厚花紋鋼板。 4.臺面護欄高900mm，用40x40mm方管焊接 5.產品使用材料濟鋼產 |
| 13 | 液壓油缸 | 油缸2支、缸徑Ø90 |
| 14 | 油缸材質 | 45#碳結鋼、鏜孔精桁磨 |
| 15 | 密 封 圈 | 日本華爾卡Ø110 |
| 16 | 傳動鏈條 | 濟南市鏈條廠，20A起重用鏈條，雙鏈條傳動 |
| 17 | 動力配置 | 380v三相四線 |
| 18 | 電機功率 | 380v/15kw/150L |
| 19 | 控制電源 | 380v-220v-24v |
| 20 | 泵站單元 | 最大流量18L/min,最大壓力16MPa，油箱60L, |
| 21 | 系統壓力 | 10mpa |
| 22 | 液壓油管 | Ø22高壓雙層、鋼網編織耐油橡膠管 |
| 23 | 電 磁 閥 | 220v-24v流量35L/min |
| 24 | 液 壓 油 | 出口產品不含液壓油,要選用符合中石化長城牌或中石油昆侖牌規定,冬季用耐磨32# 夏季用耐磨46# |
| 25 | 電 器 | 繼電器、行程開關、接觸器、斷路器、三聯按鈕、按鈕、指示燈、控制變壓器。選用國內名牌人民、正泰、德力西 |
| 26 | 其他輔料 | 5x5角鋼、12#重槽、連接板、膨脹螺栓等 |
| 27 | 安全措施 |
1.起重鏈條為雙鏈條，其中一根斷裂不會有危險發生 2.保險鋼絲繩4根，直徑12mm，平衡繩4根，直徑12mmm 3.泵站出口至油缸處油路為無縫鋼管或高壓雙層鋼絲編織耐油膠管，可避免因油管爆裂引起的急降發生 4.控制:接近開關控制、限位裝置，控制靈敏，經久耐用 5.機械部分油缸限位，超限自停 6.泵站有溢流閥 7.所有控制失效:液壓油限量控制 |
