導軌式升降作業平臺設計配置方案書
發布：admin 瀏覽：1203次 發布時間：2019-06-26 23:54:08
分享到：
致：海南 海口市
在研究了貴司所有文件和設備的技術資料后，我公司對《海南海口市采購一臺液壓升降作業平臺》報價如下：
|
產 品 名 稱 |
型 號 |
商標 |
生產廠家 |
產地 |
總 價
(元/臺) |
數量
(臺)
|
導軌式
升降作業平臺 |
SJD1-14 |
|
|
濟南市濟陽縣 |
97075.00 |
1 |
|
電梯門 |
不用 |
- |
- |
選配 |
35780.00 |
2 |
|
不銹鋼吊廂(箱體) |
- |
- |
- |
選配 |
4500.00 |
1 |
|
檢測費 |
不用 |
|
質量監督檢驗費（辦合格證） |
9000.00 |
1 |
|
總計： |
小寫：￥：124355元 不含稅票 |
備注：以上報價為設備報價包含材料費、運輸費、包裝、安裝費、調試；
交貨期： 收到預付款15個工作日內開始發貨；
質保期： 壹年（驗收合格之日起）
付款方式： 預付50％；貨到安裝前40％；安裝調試完畢付清余款 。
技 術 協 議
一、設備基本參數表
|
產 品 名 稱 |
型 號 |
載 重
(t) |
凈升高度
( m ） |
平臺尺寸
L(mm)*W(mm) |
作業動力
（v） |
層數
|

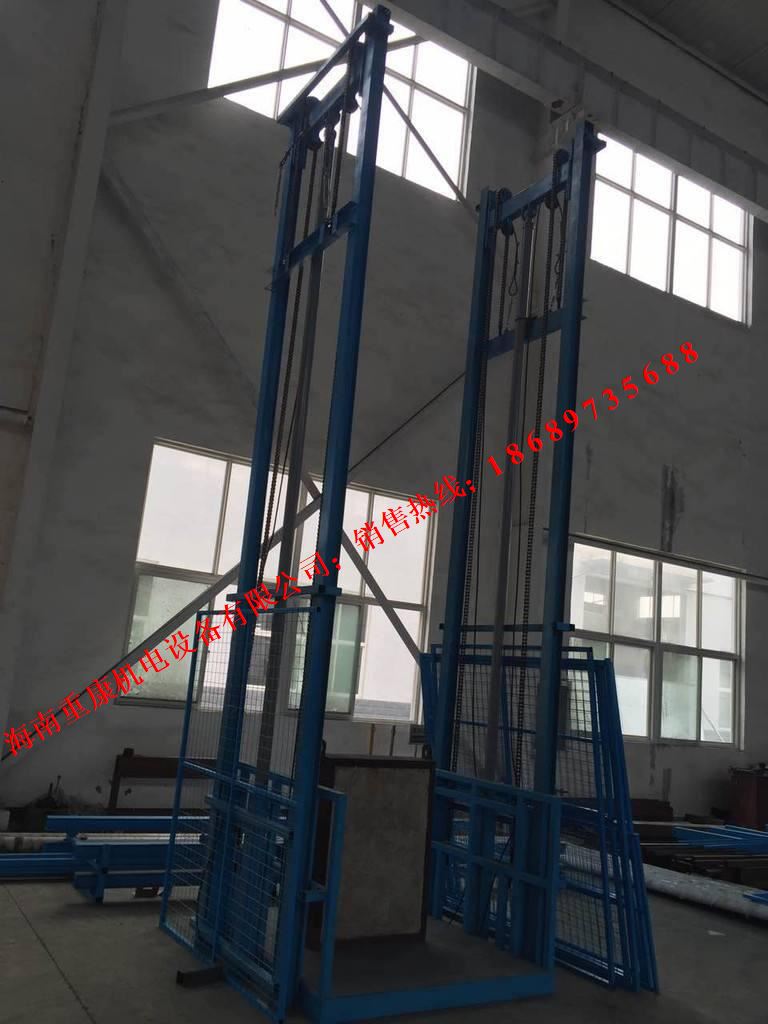

雙體導軌式
升降作業平臺 |
SJD1-14 |
0.5-1 |
14 |
1800*1600 |
380 |
5 |
二、主要部件說明
★ 一、 臺面框架： 臺面主體選用國標高強度120*60*6矩管以及國標100*50*5mm矩管焊接而成； 萊鋼產
★ 二、 主體結構： 采用60*60*5mm高強度錳鋼方管 萊鋼產
★ 三、 泵 站： 5.5kw/380V德國鞍山合資一體式雙作用液壓泵站。
★ 四、 油 缸： 河北恒宇產1支Φ：100mm/精磨液壓油缸，配有防墜鎖；
★ 五、 電 器： 施耐德電器；
★ 六、 軸銷材料： 45#型鋼調制
★ 七、 軸 承： SF-1無油自潤滑軸承，更易維修，保養次數少。
★ 八、 液壓油管： 沈陽橡膠四廠產高壓雙層鋼網橡膠管.
★ 九、 密 封 件： 日本華爾卡牌（進口密封圈，增加使用壽命）
★ 十、 液 壓 油： 昆侖牌：46號抗磨液壓油
★ 十一、鏈 條： 高強度耐磨24A號。
★ 十二、鋼 絲 繩： 防墜鋼絲繩14號;平衡鋼絲繩14號。
★ 十三、升降速度： 5-7米/分；五層數顯控制
★ 十四、設備表漆顏色：藍色（可根據客戶需求決定）;
三、產品性能介紹
★ 自保式控制升降，一樓和二樓、三樓、四樓、五樓均有數顯控制器開關。
★ 工作平臺上下方均安裝應急停止按鈕，以保證操作、使用人員的人身安全。
★ 在停電或突然斷電時升降臺具有自鎖功能；
★ 工作平臺上配有1000mm高方管護欄外封防護網；
★ 系統設有應急下降閥；當升降臺工作時突然斷電，可以采用此裝置使升降臺安全下降。
★ 配有互動連鎖裝置，如有任意一層門在能沒關閉狀態下，設備始終處在斷電中，大大確保了安全運行。
★ 選用標準電梯控制板、液晶顯示召喚盒、相關線束和接插件。外形美觀，操縱方便，可視化顯示設備所在樓層位置，線束采用接插件連接，控制有自動和手動控制；
★ 防爆性能好；我公司液壓貨梯采用低凝阻燃液壓油，油箱又為整體密封，電機、油泵浸沒在液壓油中，能有效防止可燃氣、液體的燃燒。
★ 故障率低；由于我公司采用了先進的液壓系統，且有良好的電液控制方式，貨梯運行故障可降至最低。
★ 節能性好；我公司液壓貨梯下行時，靠自重產生的壓力驅動，能節省能源。
四、安全功能保護配置
★ 應急保護：配電箱外部設有應急急停功能，如設備在工作狀態中出現意外情況，確保設備不造成二次意外事故。
★ 超載保護：設備動力系統（泵站）設有超載自鎖功能，如載貨超重設備自鎖功能自動啟用，設備會處于停止不升狀態中為確保設備過量超載造成的意外事故。
★ 油缸保護：油缸底部配有爆死裝置，如設備在工作狀態下油管斷裂，油缸底部防爆閥就起到相應的爆死狀態，防止油缸瞬間的降落。
★ 線路保護：線路保護是指整套線路都是由專用絕緣管包裹，防止線與線直接的連接，預防線路漏電和聯電。
★油箱油溫保護：當油箱中油溫超過某一值時，油溫保護裝置發出信號，會自動控制泵站停止作業使用，當油溫下降后方可啟動作業。
★ 防墜保護：設備自身設計有防墜器和鋼絲繩，根據不同噸位的設備配有不同型號防墜器和鋼絲繩，預防鏈條斷裂，起到防墜平衡等功能。
★互動連鎖保護：設備安裝有互動連鎖裝置；當設備停靠在任意層樓時，如層門未關閉設備始終處在停止狀態；可實現任意一層門在未關閉狀態下，設備始終停止狀態，確保了安全。
五、售后說明
（1）．我公司組建了一批強硬的應急維修服務隊，有經驗豐富的現場工程師和高級技師，對出現的任何問題都能在最快的時間內趕到現場，進行維修和更換。
（2）．產品交付一周內，我公司售后服務部的工作人員會根據客戶的聯系方式，進行電話跟蹤咨詢，直到客戶滿意為止。
（3）．所有有關于產品質量投訴，在30分鐘內經予答復，24小時內趕到現場，并根據投訴的情況確定處理措施，進行維修和更換。
（4）．我公司承諾所有維修人員隨叫隨到，更好的為客戶排憂解難。
（5）．保質期內有關于產品質量引發的費用，由我公司承擔。
（6）．保質期內由于貴方的使用不當，或者是自然環境造成的我方免費提供維修，維修所用的材料和配件均只收成本價。
（7）．保修期內的產品，我公司承諾定期上門檢測和維護。
